Cara Kerja PCB: Penjelasan Lengkap tentang Fungsi dan Prinsip Kerja

Pada era digital saat ini, PCB (Printed Circuit Board) telah menjadi komponen penting dalam perangkat elektronik. PCB digunakan sebagai platform untuk menghubungkan dan menyusun komponen elektronik sehingga perangkat dapat berfungsi dengan baik. Artikel ini akan menjelaskan secara lengkap tentang cara kerja PCB, fungsi utamanya, dan prinsip kerjanya.

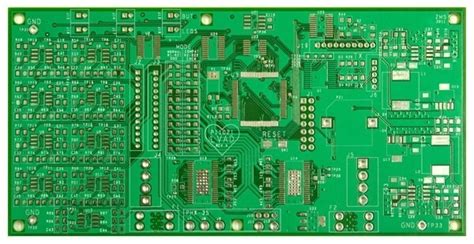

Pengertian PCB

PCB atau Printed Circuit Board adalah papan sirkuit yang terbuat dari bahan isolator seperti fiberglass yang dilapisi dengan lapisan tembaga. Lapisan tembaga ini kemudian dihubungkan dengan jalur tembaga yang membentuk pola jalur yang akan digunakan untuk mengalirkan arus dan sinyal antara komponen elektronik. PCB berperan sebagai media penghubung antara komponen elektronik dan sebagai pengatur aliran listrik dalam suatu perangkat.

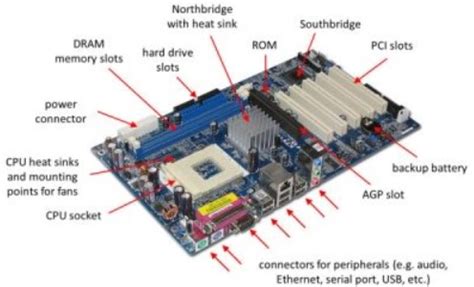

Komponen PCB

PCB terdiri dari beberapa komponen utama yang penting untuk menunjang fungsinya. Beberapa komponen penting pada PCB antara lain:

1. Lapisan Tembaga: Lapisan tembaga berfungsi sebagai jalur penghantar listrik dan sinyal pada PCB.
2. Pad: Pad adalah area pada PCB yang digunakan untuk meletakkan dan menghubungkan kaki-kaki komponen elektronik.
3. Trace: Trace adalah jalur tembaga yang menghubungkan antara komponen dan pad pada PCB.
4. Via: Via adalah lubang yang dilapisi tembaga yang menghubungkan jalur pada lapisan atas dan bawah PCB.
5. Komponen Elektronik: Komponen elektronik seperti resistor, kapasitor, transistor, dan IC ditempatkan dan dihubungkan pada PCB untuk membentuk rangkaian elektronik.

Fungsi PCB

PCB memiliki beberapa fungsi utama dalam perangkat elektronik, yaitu:

1. Menghubungkan Komponen: PCB berperan sebagai media untuk menghubungkan kaki-kaki komponen elektronik dan membentuk rangkaian elektronik yang diperlukan dalam suatu perangkat.
2. Memberikan Stabilitas Mekanis: PCB memberikan dukungan mekanis untuk komponen elektronik yang ditempatkan padanya, sehingga komponen tetap ter jaga dalam posisi yang tepat.
3. Mengatur Aliran Listrik: PCB mengatur aliran listrik dengan menggunakan pola jalur tembaga yang dirancang dengan cermat. Jalur tembaga ini mengarahkan aliran listrik menuju komponen yang membutuhkannya.
4. Menyederhanakan Perakitan: Dengan menggunakan PCB, perakitan perangkat elektronik menjadi lebih efisien dan mudah. Komponen dapat diposisikan dengan presisi pada pad yang sesuai.

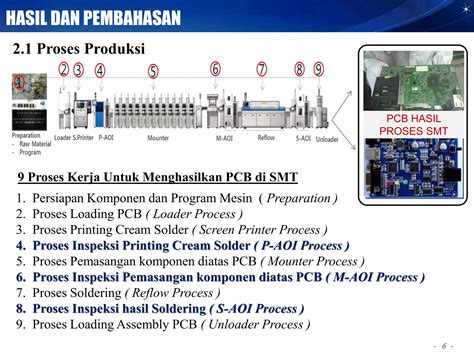

Proses Pembuatan PCB

Proses pembuatan PCB melibatkan beberapa langkah penting, antara lain:

Persiapan Desain: Desain PCB dibuat menggunakan perangkat lunak desain PCB (PCB design software) dengan menentukan letak komponen, jalur tembaga, dan pad yang diperlukan.
Pelacakan (Tracing): Setelah desain selesai, dilakukan pelacakan jalur tembaga yang menghubungkan komponen dan pad sesuai dengan skema rangkaian.
Percetakan (Printing): Desain yang telah dilacak kemudian dicetak pada bahan isolator seperti fiberglass menggunakan teknik fotolitografi.
Pelapisan Tembaga: Setelah mencetak desain pada bahan isolator, dilakukan pelapisan tembaga pada permukaan PCB menggunakan metode perekatan atau pengendapan.
Pengeboran (Drilling): Lubang-lubang untuk pad dan via dibuat dengan menggunakan mesin pengeboran khusus.
Pemasangan Komponen: Komponen elektronik dipasang pada pad yang telah disiapkan dan dihubungkan sesuai dengan desain.
Pengujian: PCB yang telah selesai dirakit kemudian diuji untuk memastikan semua komponen terhubung dengan baik dan perangkat berfungsi dengan benar.

Prinsip Kerja PCB

Prinsip kerja PCB didasarkan pada pengaturan jalur tembaga yang membentuk rangkaian elektronik. Komponen elektronik yang ditempatkan pada PCB terhubung satu sama lain melalui jalur tembaga yang membentuk pola jalur sesuai dengan skema rangkaian. Arus listrik dan sinyal dapat mengalir melalui jalur tembaga tersebut, mengaktifkan dan mengendalikan komponen elektronik yang terhubung.

Keuntungan Menggunakan PCB

Penggunaan PCB memiliki beberapa keuntungan, yaitu:

1. Efisiensi: PCB memungkinkan perakitan perangkat elektronik yang efisien dan terstruktur, menghemat waktu dan biaya produksi.
2. Keandalan: Dalam PCB, jalur tembaga dirancang dengan cermat dan dilindungi oleh lapisan isolator, sehingga mengurangi risiko korsleting dan kerusakan akibat kontak yang buruk.
3. Skalabilitas: PCB memungkinkan perubahan dan peningkatan desain dengan mudah. Komponen dapat diganti atau ditambahkan tanpa harus merombak seluruh rangkaian.
4. Penghematan Ruang: Dengan menggunakan PCB, ukuran perangkat elektronik dapat diperkecil, mengoptimalkan penggunaan ruang dan memungkinkan integrasi komponen yang lebih padat.

Kesimpulan

PCB adalah komponen krusial dalam perangkat elektronik yang berperan sebagai platform untuk menghubungkan dan menyusun komponen elektronik. Dalam artikel ini, telah dijelaskan cara kerja PCB, fungsi utamanya, dan prinsip kerjanya. PCB memberikan kemudahan dalam perakitan, pengaturan aliran listrik, dan stabilitas mekanis. Proses pembuatan PCB melibatkan langkah-langkah seperti desain, pelacakan, pelapisan tembaga, dan pemasangan komponen. Keuntungan menggunakan PCB meliputi efisiensi, keandalan, skalabilitas, dan penghematan ruang. Dengan memahami cara kerja PCB, kita dapat mengaplikasikannya dengan lebih baik dalam pengembangan perangkat elektronik yang inovatif dan fungsional.
