Resistor adalah salah satu komponen paling umum yang digunakan dalam rangkaian elektronik. Resistor berperan penting dalam mengendalikan arus listrik dan tegangan dalam suatu rangkaian. Dalam artikel ini, kita akan menjelaskan secara lengkap tentang cara kerja resistor, fungsi, dan prinsip kerjanya. Mari kita mulai!
Apa Itu Resistor?
Resistor adalah komponen pasif yang memiliki resistansi atau hambatan terhadap aliran arus listrik. Resistansi diukur dalam satuan ohm (Ω) dan menentukan sejauh mana resistor menghambat aliran arus. Resistor terdiri dari bahan penghantar listrik, seperti karbon atau logam, yang memiliki sifat resistif.
Fungsi Resistor
Resistor memiliki beberapa fungsi penting dalam rangkaian elektronik. Berikut adalah beberapa fungsi utama resistor:
Pembatas Arus: Resistor digunakan sebagai pembatas arus untuk mengontrol arus yang mengalir melalui suatu rangkaian. Dengan menambahkan resistor dalam rangkaian, kita dapat membatasi arus yang mengalir dan mencegah kerusakan pada komponen lain.
Pembagi Tegangan: Resistor digunakan dalam pembagi tegangan untuk membagi tegangan input menjadi tegangan yang lebih rendah. Ini penting dalam aplikasi seperti pengukuran tegangan, pengendali level, dan sensor.
Pengatur Kecepatan: Resistor digunakan dalam rangkaian pengatur kecepatan untuk mengendalikan kecepatan motor atau lampu. Dengan mengubah nilai resistor, kita dapat mengatur tingkat daya yang diberikan pada perangkat tersebut.
Pengatur Gain: Resistor digunakan dalam rangkaian amplifier untuk mengatur gain atau penguatan sinyal. Dengan mengubah nilai resistor, kita dapat mengatur sejauh mana sinyal diperkuat atau dilemahkan.
Prinsip Kerja Resistor
Resistor bekerja berdasarkan prinsip hukum Ohm, yang menyatakan bahwa arus yang mengalir melalui suatu konduktor sebanding dengan tegangan yang diterapkan pada konduktor tersebut, dengan resistansi sebagai faktor proporsionalitasnya.
Hukum Ohm dapat dinyatakan dalam rumus:
V = I * R
Di mana:
V adalah tegangan (volt),
I adalah arus (ampere),
R adalah resistansi (ohm).
Jadi, ketika tegangan diterapkan pada resistor, arus yang mengalir melalui resistor diatur oleh nilai resistansi. Semakin besar nilai resistansi, semakin kecil arus yang mengalir, dan sebaliknya.

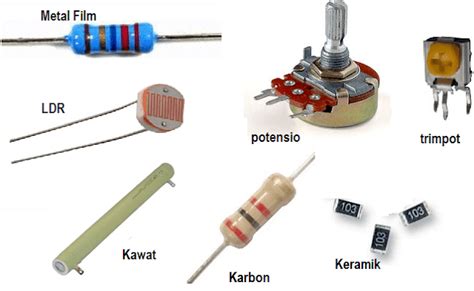

Jenis-jenis Resistor
Ada beberapa jenis resistor yang umum digunakan dalam elektronika. Berikut adalah beberapa jenis resistor yang populer:
Resistor Karbon: Resistor karbon adalah jenis resistor yang terbuat dari campuran karbon dan bahan pengikat. Mereka biasanya tersedia dalam bentuk silinder dengan warna gelang yang menunjukkan nilai resistansinya.
Resistor Film Logam: Resistor film logam terbuat dari lapisan tipis logam resistif yang ditempatkan pada substrat. Mereka memiliki toleransi yang lebih baik dan kestabilan yang lebih tinggi daripada resistor karbon.
Resistor Lapisan Dua Sisi (SMD): Resistor SMD adalah resistor yang dirancang untuk dipasang pada permukaan papan sirkuit cetak. Mereka kecil dan ringkas, dan umumnya digunakan dalam perangkat elektronik modern.
Resistor Variable: Resistor variable adalah resistor yang nilainya dapat diubah secara manual. Mereka digunakan dalam aplikasi yang membutuhkan penyesuaian resistansi, seperti kontrol volume pada perangkat audio.
Toleransi dan Kode Warna
Resistor biasanya memiliki nilai resistansi yang ditandai menggunakan kode warna. Kode warna ini memberikan informasi tentang nilai resistansi, toleransi, dan faktor suhu resistor. Warna pada resistor menunjukkan digit angka, dan toleransi ditunjukkan oleh warna gelang terakhir.
Toleransi resistor menunjukkan sejauh mana nilai resistansinya dapat bervariasi dari nilai yang ditentukan. Toleransi umum untuk resistor adalah 5% dan 1%.
Kesimpulan
Resistor adalah komponen penting dalam rangkaian elektronik yang berfungsi mengendalikan arus listrik dan tegangan. Mereka memiliki peran yang beragam dalam berbagai aplikasi, mulai dari pembatas arus hingga pembagi tegangan. Resistor bekerja berdasarkan prinsip hukum Ohm, di mana resistansi mempengaruhi aliran arus dalam suatu rangkaian.
Ada berbagai jenis resistor yang tersedia, termasuk resistor karbon, resistor film logam, resistor SMD, dan resistor variable. Masing-masing memiliki karakteristik dan kegunaan yang berbeda.
Dengan pemahaman tentang cara kerja resistor dan fungsinya, Anda dapat menggunakan resistor secara efektif dalam merancang dan membang un rangkaian elektronik. Pastikan Anda memperhatikan kode warna pada resistor untuk mengetahui nilai resistansi dan toleransi yang tepat. Selamat bereksperimen dengan resistor dan eksplorasi lebih lanjut dalam dunia elektronika!
