Elektronika digital adalah cabang elektronika yang berfokus pada pengolahan sinyal digital. Dalam dunia modern yang didominasi oleh teknologi digital, memahami dasar-dasar elektronika digital adalah suatu keharusan. Dalam panduan ini, kami akan menjelaskan secara lengkap tentang dasar-dasar elektronika digital untuk pemula. Mari kita mulai petualangan kita dalam dunia elektronika digital yang menarik!
Pengertian Elektronika Digital
Elektronika digital adalah cabang ilmu elektronika yang berkaitan dengan sistem yang menggunakan sinyal-sinyal digital untuk memproses informasi. Dalam elektronika digital, informasi direpresentasikan dalam bentuk bit, yaitu angka biner 0 dan 1. Semua perangkat elektronik modern, seperti komputer, ponsel pintar, dan televisi digital, beroperasi berdasarkan prinsip elektronika digital.
Sistem Bilangan dan Kode Biner
Sistem bilangan yang digunakan dalam elektronika digital adalah sistem bilangan biner, yang hanya menggunakan dua angka, yaitu 0 dan 1. Dalam sistem biner, setiap digit disebut bit (binary digit). Sekumpulan bit membentuk angka biner. Misalnya, 0 dan 1 adalah digit biner, dan 10 adalah angka biner yang mewakili angka desimal 2.
Selain itu, terdapat kode biner seperti ASCII (American Standard Code for Information Interchange) yang digunakan untuk merepresentasikan karakter dan simbol dalam bentuk biner. Kode-kode ini memungkinkan komunikasi dan pemrosesan data digital.

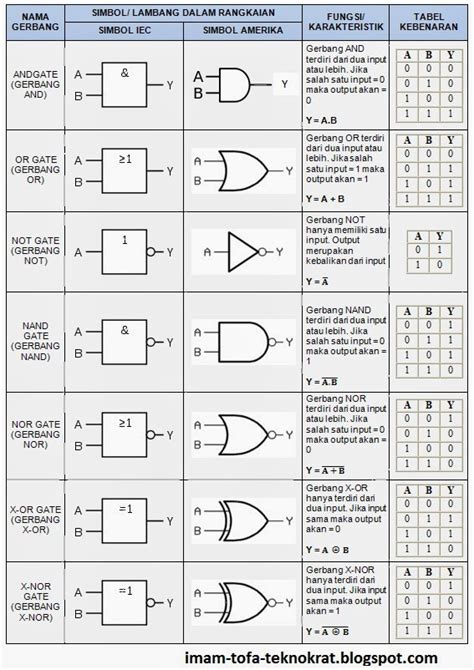

Gerbang Logika
Gerbang logika adalah komponen dasar dalam rangkaian elektronika digital. Gerbang logika melakukan operasi logika berdasarkan input biner dan menghasilkan output biner. Ada beberapa jenis gerbang logika yang paling umum digunakan, antara lain:
Gerbang AND: Gerbang AND menghasilkan output 1 hanya jika kedua inputnya bernilai 1.
Gerbang OR: Gerbang OR menghasilkan output 1 jika salah satu atau kedua inputnya bernilai 1.
Gerbang NOT: Gerbang NOT menghasilkan output yang merupakan kebalikan dari inputnya. Jika inputnya 1, maka outputnya 0, dan sebaliknya.
Gerbang logika ini digunakan dalam merancang rangkaian elektronika digital yang lebih kompleks seperti penjumlah, pemrosesan data, dan kontrol logika.
Flip-Flop dan Register
Flip-flop adalah rangkaian elektronik yang mempertahankan satu bit informasi dan mengubahnya sesuai dengan sinyal kontrol tertentu. Flip-flop merupakan dasar dari elemen memori dalam elektronika digital.

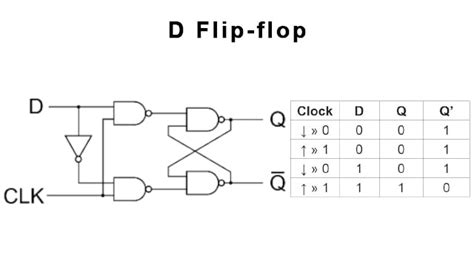

Flip-Flop D: Flip-flop D adalah jenis flip-flop yang memiliki dua input, yaitu input data (D) dan input kontrol (Clock). Nilai pada input data akan disimpan pada output saat sinyal kontrol Clock berubah.
Register: Register adalah kumpulan flip-flop yang dapat menyimpan beberapa bit informasi. Register digunakan untuk menyimpan data sementara dalam pemrosesan digital, seperti dalam mikroprosesor.

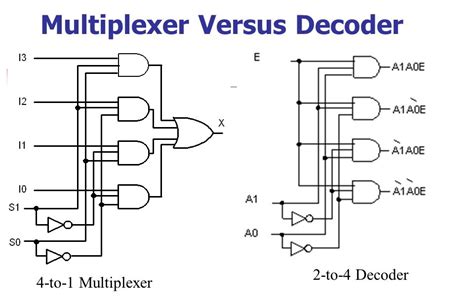

Decoder dan Multiplexer
Decoder dan multiplexer adalah komponen yang digunakan dalam pengambilan keputusan dan pemrosesan data dalam elektronika digital.
Decoder: Decoder menerima input biner dan menghasilkan output yang mewakili salah satu dari beberapa kemungkinan output. Decoder digunakan dalam pemecahan kode biner, dekoder tujuh segmen pada tujuan tujuh segmen pada layar LED, dan banyak aplikasi lainnya.
Multiplexer: Multiplexer memungkinkan penggabungan beberapa sinyal input menjadi satu output. Hal ini memungkinkan pemilihan sinyal input secara selektif berdasarkan sinyal kontrol tertentu. Multiplexer digunakan dalam pemrosesan data, pemutaran audio/video, dan aplikasi pemilih lainnya.

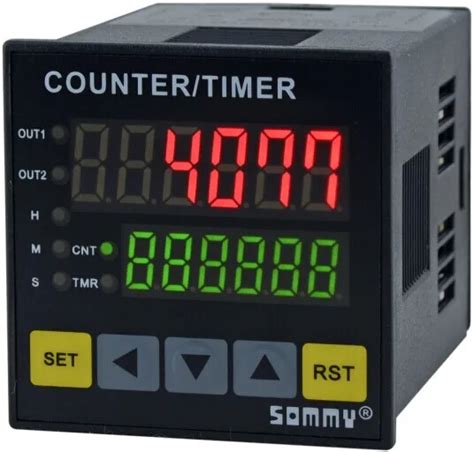

Counter dan Timers
Counter dan timer adalah komponen penting dalam aplikasi yang melibatkan penghitungan dan pengaturan waktu dalam elektronika digital.
Counter: Counter adalah rangkaian yang menghitung dan menyimpan jumlah pulsa yang diterima. Counter digunakan dalam pengukuran waktu, penghitungan kejadian, dan banyak aplikasi lainnya.
Timers: Timers adalah rangkaian yang digunakan untuk menghasilkan sinyal waktu dengan durasi tertentu. Mereka digunakan dalam aplikasi seperti alarm, pengendali waktu, dan banyak lagi.
Memori Digital
Memori digital adalah komponen yang digunakan untuk menyimpan data dalam bentuk biner.
RAM (Random Access Memory): RAM adalah jenis memori yang dapat diakses secara acak dan digunakan untuk menyimpan data yang dapat dibaca dan ditulis. Ini adalah bentuk memori utama dalam komputer dan per angkat elektronik lainnya.
ROM (Read-Only Memory): ROM adalah jenis memori yang berisi data yang tidak dapat diubah setelah ditulis. ROM digunakan untuk menyimpan program yang diperlukan untuk operasi dasar perangkat elektronik, seperti BIOS dalam komputer.
EPROM (Erasable Programmable Read-Only Memory): EPROM adalah jenis memori yang dapat dihapus dan diprogram ulang. Ia digunakan dalam pengembangan dan pemrograman awal perangkat elektronik.
Konversi Analog-Digital dan Digital-Analog
Konversi analog-digital dan digital-analog adalah proses mengubah sinyal antara domain analog dan digital. Dalam elektronika digital, kita sering bekerja dengan kedua jenis sinyal ini.
Konversi Analog-Digital: Konversi analog-digital adalah proses mengubah sinyal analog menjadi sinyal digital yang dapat diproses oleh sistem digital. Ini penting dalam banyak aplikasi, seperti pemrosesan data dan pengendalian sistem.
Konversi Digital-Analog: Konversi digital-analog adalah proses mengubah sinyal digital kembali menjadi sinyal analog. Ini diperlukan dalam aplikasi seperti pemutaran audio dan komunikasi digital ke analog.
Demikianlah panduan dasar tentang elektronika digital. Dengan pemahaman dasar ini, Anda dapat memulai perjalanan Anda dalam mempelajari dan merancang rangkaian elektronika digital yang lebih kompleks. Selamat belajar dan berkreasi dalam dunia yang menarik ini!
